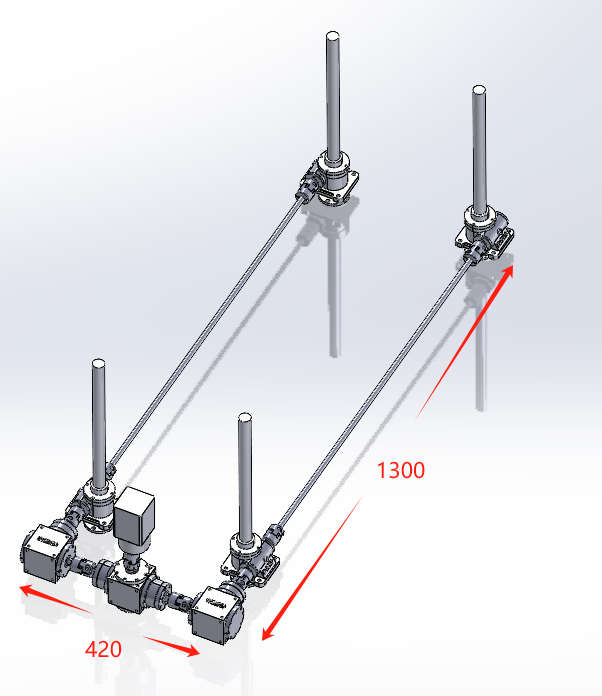

四联丝杆升降机案例-钧晟动力

需要一款丝杠提升机，负载100多KG，行程400mm，现在选了SWL1的；提升速度1分钟400mm；电机按伺服电机推荐

负载F=100kg×9.8m/s²=980N（重力加速度取9.8m/s²）

行程速度

机械效率η：一般取η=0.2∼0.3

计算输出转速n₀

丝杠导程S是丝杠转1圈时，螺母（或丝杠）移动的距离。

根据速度关系：（n单位为r/min)，S单位为mm）

变形得输出转速：

计算理论驱动扭矩T

扭矩需克服负载在丝杠上的阻力，根据功率平衡与机械效率关系推导：
丝杠旋转时，输出功率（单位kW，F单位N，v单位mm/s转换为m/s即v/1000）
输入功率（单位kW，T单位N.m，n单位r/min）
因P_输入×η=P_输出，联立得：

代入数值（F=980N，S=10mm=0.01m，η=0.2）：

由此上计算公式得出：

电机推荐额定功率400W，额定扭矩1.27N・m，额定转速3000rpm

SWL升降机选择12速比

最终推荐客户选择型号：

SWL1T-12-1AⅠ-400-C-F
